臥式管道泵吸程是多少米

中成泵業的臥式管道泵作為工業與民用領域廣泛應用的流體輸送設備，其吸程性能直接影響系統設計的可行性與運行效率。根據行業技術規范與實際應用案例，其吸程范圍通常為3至7米，但需結合泵型、介質特性及安裝條件綜合判斷。

離心泵的吸程本質是克服大氣壓與液體飽和蒸氣壓的能力。在標準大氣壓（101.325 kPa）下，水柱的理論吸程上限為10.33米。然而，實際運行中需扣除以下?lián)p耗：

1. 汽蝕余量（NPSH）：泵入口處液體壓力需高于其飽和蒸氣壓，否則會產生汽蝕，導致效率下降與設備損壞。典型臥式管道泵的必需汽蝕余量（NPSHr）為2-3米。
2. 管路阻力損失：吸入管路的彎頭、閥門及管道摩擦會消耗部分壓力，通常每10米直管損失約0.3-0.5米揚程。
3. 溫度影響：液體溫度升高會降低飽和蒸氣壓，例如80℃水的飽和蒸氣壓為47.36 kPa，對應理論吸程僅5.5米。

綜合上述因素，臥式管道泵的理論可用吸程通常為5-6米，極端工況下不超過7米。

不同類型臥式管道泵因結構設計與應用場景差異，吸程表現存在顯著分化：

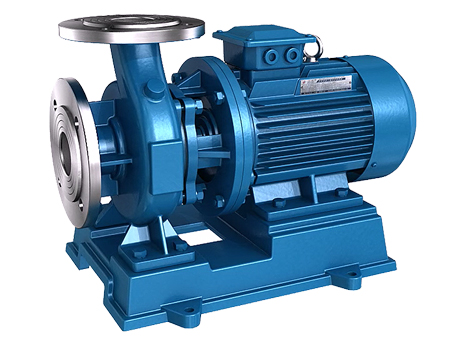

1. 清水泵：如ISW型臥式清水離心泵，標準工況下吸程為5米，適用于城市供水、空調循環等低阻力場景。
2. 自吸泵：ZX型臥式不銹鋼自吸泵通過氣液分離室設計，吸程可達5-6.5米，且無需底閥灌泵，廣泛應用于農業灌溉、船舶壓載水系統。
3. 化工泵：ISWH型臥式化工泵輸送腐蝕性液體時，為避免汽蝕，常降低轉速或增大葉輪進口直徑，吸程通?？刂圃?-5米。

選型與安裝的關鍵要點

1. 工況匹配：若系統吸程需求超過泵額定值，需采取以下措施：
   • 降低泵安裝高度，縮短吸入管路長度；
   • 選用大口徑吸入管，減少流速與摩擦損失；
   • 增加正壓吸入裝置，如設置地下儲液罐。
2. 汽蝕防護：高海拔地區（氣壓低于標準值）或高溫介質場景，需校核NPSHa（有效汽蝕余量），確保NPSHa > NPSHr + 安全余量（通?！?.5米）。
3. 維護管理：定期清理吸入管路濾網，避免堵塞；檢查機械密封狀態，防止漏氣導致吸程下降。

臥式管道泵的吸程性能是系統設計的核心參數之一。中成泵業通過科學選型、精準計算與規范安裝，可充分發揮其高效、穩定的優勢，為工業生產與民生保障提供可靠支持。
