產品簡介

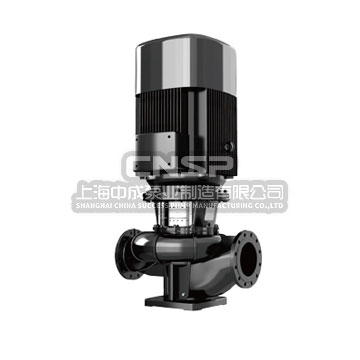

NSG型單級管道離心泵，配有標準電機和機械密封。
此類產品的結構與相近類型產品相 比，更不易受到泵送液體中雜質的影響。
產品設計為頂部可拉出的拆裝形式，其可以在不影響管路系統的情況下對泵進行維修。 NSG125和NSG150產品同時提供加長軸結構和便拆式結構，NSG200以上產品全部采用便拆 式結構，更換機械密封無需拆卸電機。
產品結構
產品采用電機與泵可分離式結構，泵部分設計為可拉出形式。所有的該類產品都配有標 準電機和機械密封。電機為全封閉、風冷式標準電機。
產品泵體相當于一段管路。在泵進行維修時，可以用盲法蘭將泵體封堵，從而不影響系 統的正常運行。
產品的泵頭是聯接電機和泵的裝置。其與泵體之間的密封件采用“0”形圈。

性能參數本數據僅供參考，請以實際訂貨為準！

序號 泵型號 Q [m3/h] H [m] n [r/min] 標準電機電壓[V]
IX 220V 3 X 380V
P2 [kW] P2 [kW]
1 NSG32-18/2 8 18 2900 1.1 1.1
2 NSG32-21/2 12.5 21 1.5 1.5
3 NSG32-25/2 12.5 25 2.2 2.2
4 NSG32-32/2 12.5 32 3
5 NSG32-38/2 12.5 38 4
6 NSG32-50/2 12.5 50 5.5
7 NSG40-16/2 12.5 16 1.1 1.1
8 NSG40-20/2 12.5 20 1.5 1.5
9 NSG40-18/2 20 18 2.2 2.2
10 NSG40-25/2 20 25 3
11 NSG40-30/2 25 30 4
12 NSG40-36/2 25 36 5.5
13 NSG40-48/2 25 48 7.5
14 NSG50-32/2 12.5 32 3
15 NSG50-38/2 12.5 38 4
16 NSG50-48/2 12.5 48 5.5
17 NSG50-58/2 12.5 58 7.5
18 NSG50-80/2 12.5 80 11
19 NSG50-12/2 16 12 1.1 1.1
20 NSG50-15/2 20 15 1.5 1.5
21 NSG50-18/2 25 18 2.2 2.2
22 NSG50-24/2 25 24 3
23 NSG50-28/2 30 28 4
24 NSG50-35/2 30 35 5.5
25 NSG50-40/2 35 40 7.5
26 NSG50-50/2 40 50 11
27 NSG50-60/2 50 60 15
28 NSG50-70/2 50 70 18.5
29 NSG50-81/2 50 81 22
30 NSG65-36/2 25 36 5.5
31 NSG65-48/2 25 48 7.5
32 NSG65-15/2 30 15 2.2 2.2
33 NSG65-19/2 30 19 3
34 NSG65-22/2 40 22 4
35 NSG65-30/2 40 30 5.5
36 NSG65-34/2 50 34 7.5
37 NSG65-40/2 50 40 11
38 NSG65-50/2 50 50 15
39 NSG65-61/2 50 61 18.5
40 NSG65-67/2 50 67 22
41 NSG65-83/2 50 83 30
序號 泵型號 Q [m3/h] H [m] n [r/min] 標準電機電壓[V]
1X 220V 3 X 380V
P2 [kW] P2 [kW]
42 NSG80-13/2 50 13 2900 2.2 3
43 NSG80-18/2 50 18 4
44 NSG80-22/2 50 22 5.5
45 NSG80-28/2 50 28 7.5
46 NSG80-40/2 50 40 11
47 NSG80-48/2 50 48 15
48 NSG80-30/2 80 30 11
49 NSG80-38/2 80 38 15
50 NSG80-47/2 80 47 18.5
51 NSG80-54/2 80 54 22
52 NSG80-67/2 80 67 30
53 NSG100-9/2 50 9 2.2
54 NSG100-15/2 60 15 4
55 NSG100-17/2 80 17 5.5
56 NSG100-22/2 80 22 7.5
57 NSG100-27/2 100 27 11
58 NSG100-33/2 100 33 15
59 NSG100-40/2 100 40 18.5
60 NSG100-48/2 100 48 22
61 NSG100-52/2 130 52 30
62 NSG125-11/4 120 11 1450 5.5
63 NSG125-14/4 120 14 7.5
64 NSG125-18/4* 160 18 1480 11
65 NSG125-22/4* 160 22 15
66 NSG125-28/4* 160 28 18.5
67 NSG125-32/4* 160 32 22
68 NSG125-40/4* 160 40 30
69 NSG125-48/4* 160 48 37
70 NSG150-12.5/4* 200 12.5 11
71 NSG150-17/4* 200 17 15
72 NSG150-21/4* 200 21 18.5
73 NSG150-25/4* 200 25 22
74 NSG150-33/4* 200 33 30
75 NSG150-40/4* 200 40 37
76 NSG150-50/4* 200 50 45
77 NSG200-15/4 300 15 18.5
78 NSG200-18/4 300 18 22
79 NSG200-24/4 300 24 30
80 NSG200-30/4 300 30 37
81 NSG200-35/4 300 35 45
82 NSG200-44/4 300 44 55
83 NSG200-53/4 300 53 75
序號 泵型號 Q [m3/h] H [m] n [r/min] 標準電機電壓[V]
1X220V 3X380V
P2 [kW] P2 [kW]
84 NSG200-12.5/4 400 12.5 1480 22
85 NSG200-20/4 400 20 30
86 NSG200-23/4 400 23 37
87 NSG200-27/4 400 27 45
88 NSG200-32/4 400 32 55
89 NSG200-43/4 400 43 75
90 NSG200-50/4 400 50 90
91 NSG250-15/4 500 15 30
92 NSG250-18/4 500 18 37
93 NSG250-21/4 500 21 45
94 NSG250-27/4 500 27 55
95 NSG250-36/4 500 36 75
96 NSG250-44/4 500 44 90
97 NSG250-53/4 500 53 110
98 NSG250-12.5/4 630 12.5 30
99 NSG250-14/4 630 14 37
100 NSG250-17/4 630 17 45
101 NSG250-20/4 630 20 55
102 NSG250-26/4 630 26 75
103 NSG250-32/4 630 32 90
104 NSG250-40/4 630 40 110
105 NSG250-50/4 630 50 132
106 NSG300-15/4 900 15 55
107 NSG300-20/4 900 20 75
108 NSG300-25/4 900 25 90
109 NSG300-30/4 900 30 110
110 NSG300-35/4 900 35 132
111 NSG300-44/4 900 44 160
112 NSG300-55/4 900 55 200
帶*的規格有加長軸和便拆式兩種結構可供選擇。

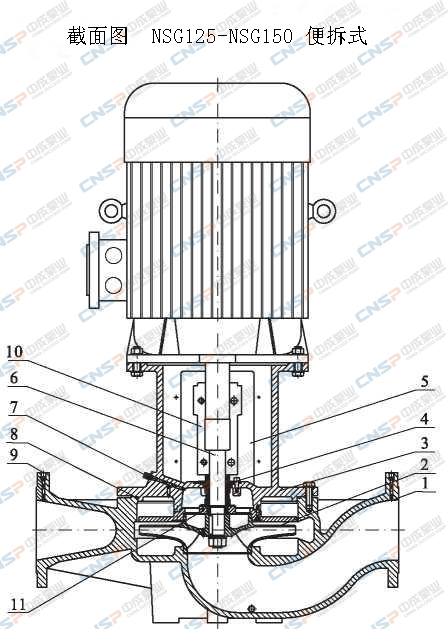

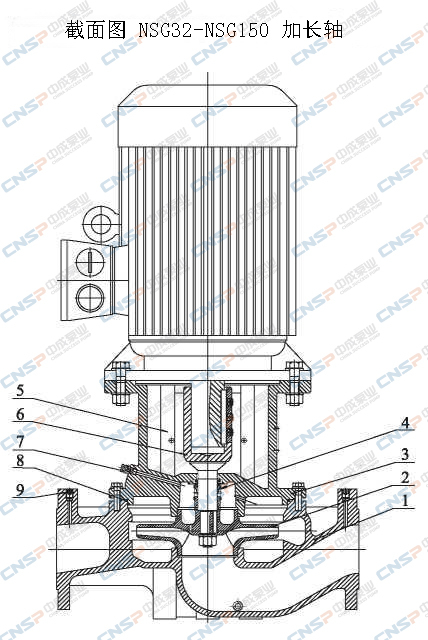

結構圖紙

NSG型單級管道離心泵
序號 零件名稱 材料
1 泵體 鑄鐵HT200
2 葉輪 鑄鐵/不銹鋼 HT200/ZG07Crl9Ni9
3 泵頭 鑄鐵HT200
4 機械密封 石墨/碳化硅
5 防護板 不銹鋼 06Crl9Nil0
6 軸 不銹鋼20Crl3
7 放氣組合件 不銹鋼 06Crl9Nil0
8 “0”形圈 丁腈橡膠NBR
9 螺堵 不銹鋼 06Crl9Nil0
NSG型單級管道離心泵
序號2 零件名稱 材料
1 泵體 鑄鐵HT200
2 葉輪 鑄鐵/不銹鋼 HT200/ZG07Crl9Ni9
3 泵頭 鑄鐵HT200
4 機械密封 石墨/碳化硅
5 防護板 不銹鋼 06Crl9Nil0
6 軸 不銹鋼20Crl3
7 放氣組合件 不銹鋼 06Crl9Nil0
8 “0”形圈 丁腈橡膠NBR
9 螺堵 不銹鋼 06Crl9Nil0
10 聯軸器 鑄鋼 ZG270-500
11 支承環 鑄鐵HT200

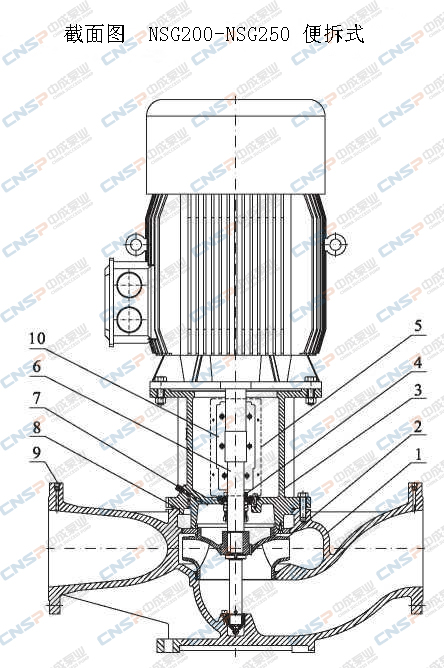

NSG型單級管道離心泵

材料NSG20-NSG250便拆式

序號 零件名稱 材料
1 泵體 鑄鐵HT200
2 葉輪 鑄鐵/不銹鋼 HT200/ZG07Crl9Ni9
3 泵頭 鑄鐵HT200
4 機械密封 石墨/碳化硅
5 防護板 不銹鋼 06Crl9Nil0
6 軸 不銹鋼20Crl3
7 放氣組合件 不銹鋼 06Crl9Nil0
8 “0”形圈 丁腈橡膠NBR
9 螺堵 不銹鋼 06Crl9Nil0
10 聯軸器 鑄鋼 ZG270-500

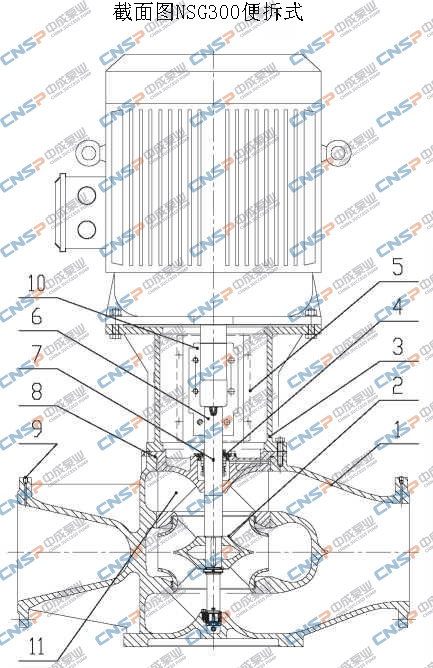

NSG型單級管道離心泵

材料 NSG300便拆式

序號 零件名稱 材料
1 泵體 球鐵 QT500-7
2 葉輪 鑄鐵HT200
3 泵頭 鑄鐵HT200
4 機械密封 石墨/碳化硅
5 防護板 不銹鋼 06Crl9Nil0
6 軸 不銹鋼20Crl3
7 放氣組合件 不銹鋼 06Crl9Nil0
8 “O”形圈 丁腈橡膠NBR
9 螺堵 不銹鋼 06Crl9Nil0
10 聯軸器 鑄鋼 ZG270-500
11 泵蓋 球鐵 QT500-7

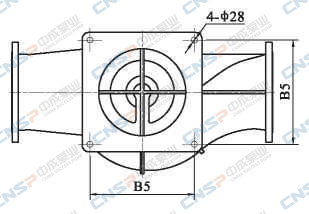

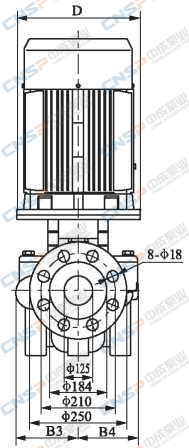

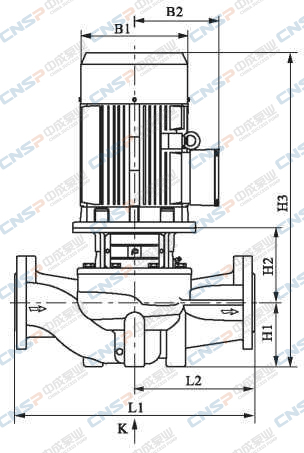

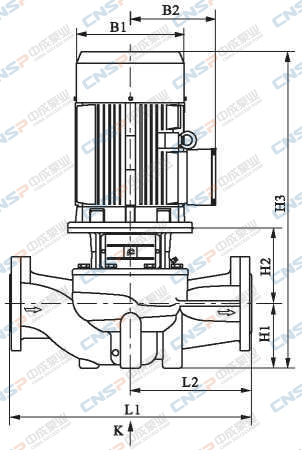

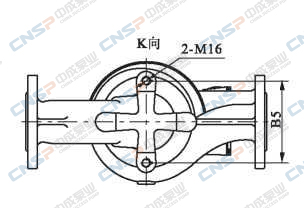

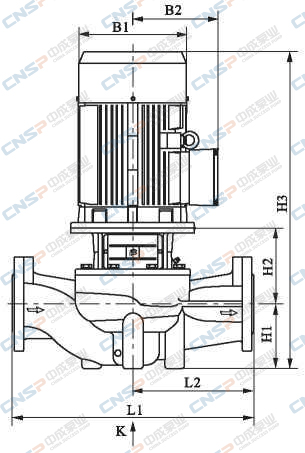

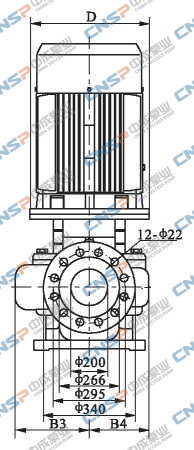

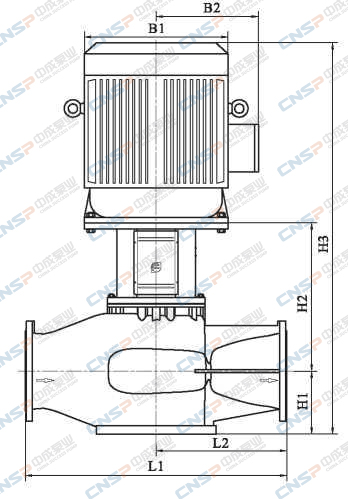

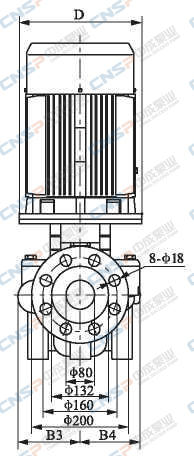

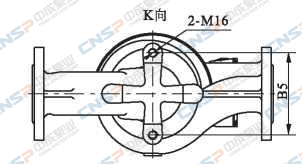

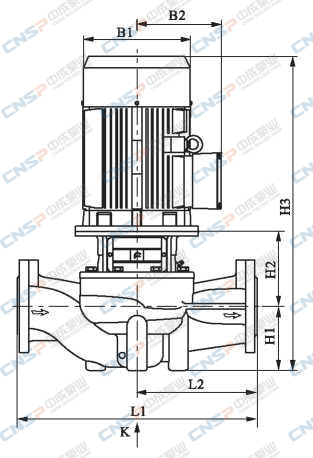

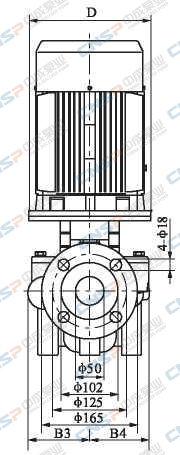

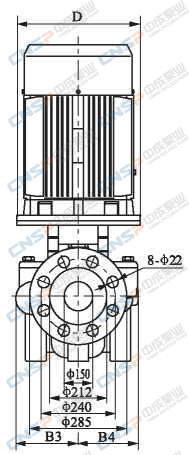

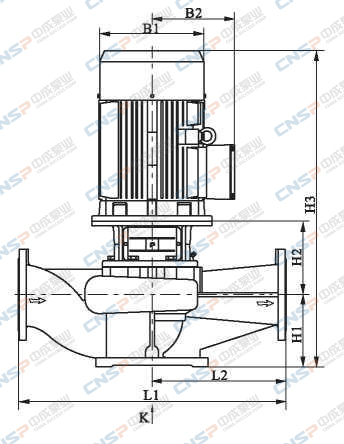

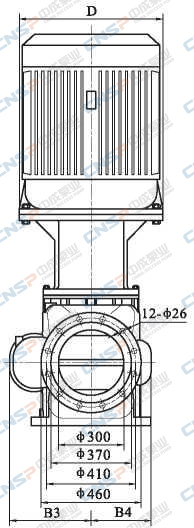

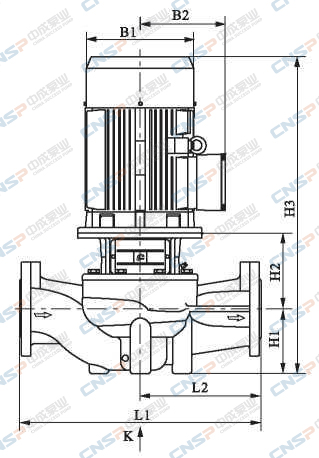

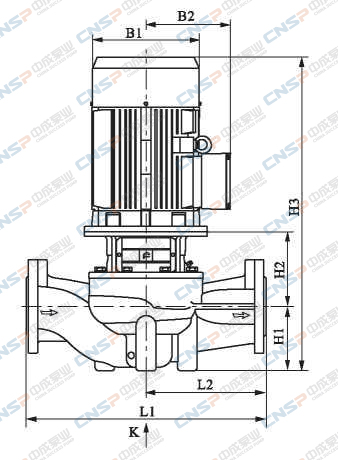

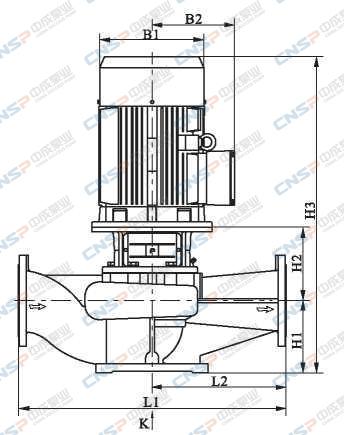

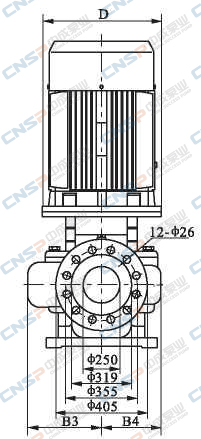

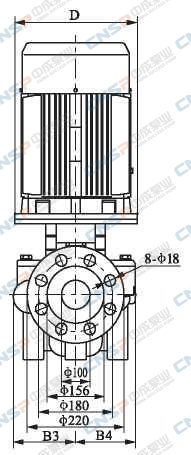

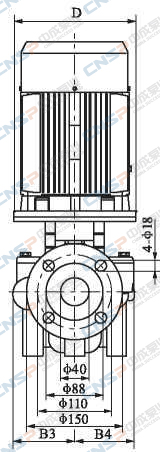

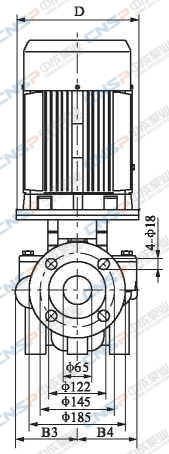

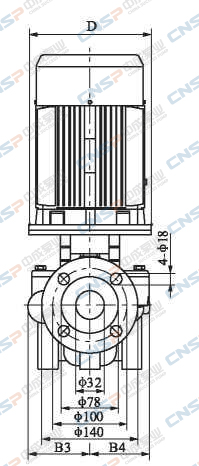

安裝尺寸本數據僅供參考，請以實際訂貨為準！

單相電機，隔爆電機尺寸有所變動，詳情請咨詢本公司。 注：表中帶“*”尺寸為便拆式管道泵尺寸；括號中重量為便拆式管道泵的重量；“##”表示無此結構 NSG32-**/2 NSG型單級管道離心泵NSG型單級管道離心泵NSG型單級管道離心泵 尺寸和重量
泵型號 尺寸[mm] 重量
D B1 B2 B3 B4 B5 H1 H2 H3 L1 L2 [kg]
NSG32-18/2 120 170 142 125 117 144 100 166 511 340 170 50
NSG32-21/2 140 190 155 125 117 144 100 166 556 340 170 56
NSG32-25/2 140 190 155 125 117 144 100 166 556 340 170 59
NSG32-32/2 160 197 165 125 117 144 100 185 630 340 170 68
NSG32-38/2 160 230 188 144 144 144 100 185 640 440 220 79
NSG32-50/2 200 260 208 144 144 144 100 213 703 440 220 104
單相電機，隔爆電機尺寸有所變動，詳情請咨詢本公司 NSG40-**/2 NSG型單級管道離心泵NSG型單級管道離心泵NSG型單級管道離心泵 尺寸和重量
泵型號 尺寸[mm] 重量
D B1 B2 B3 B4 B5 H1 H2 H3 L1 L2 [kg]
NSG40-16/2 120 170 142 97 96 120 68 150 463 320 160 40
NSG40-20/2 140 190 155 97 96 120 68 160 518 320 160 46
NSG40-18/2 140 190 155 110 95 144 100 167 557 340 170 53
NSG40-25/2 160 197 165 127 115 144 100 185 630 340 170 70
NSG40-30/2 160 230 188 127 115 144 100 185 640 340 170 77
NSG40-36/2 200 260 208 138 125 144 110 213 713 440 220 106
NSG40-48/2 200 260 208 138 125 144 110 213 713 440 220 110
NSG50-**/2 NSG型單級管道離心泵NSG型單級管道離心泵NSG型單級管道離心泵 尺寸和重量
泵型號 尺寸[mm] 重量
D B1 B2 B3 B4 B5 HI H2 H3 LI L2 Lkg」
NSG50-32/2 160 197 165 128 128 144 105 162 612 400 200 65
NSG50-38/2 160 230 188 128 128 144 105 162 622 400 200 71
NSG50-48/2 200 260 208 128 128 144 105 186 681 400 200 85
NSG50-58/2 200 260 208 163 163 144 105 196 691 440 220 110
NSG50-80/2 350 330 255 163 163 144 105 196 801 440 220 185
NSG50-12/2 120 170 142 117 115 144 115 153 513 340 170 56
NSG50-15/2 140 190 155 117 115 144 115 153 558 340 170 62
NSG50-18/2 140 190 155 117 115 144 115 153 558 340 170 65
NSG50-24/2 160 197 165 117 115 144 115 172 632 340 170 74
NSG50-28/2 160 230 188 129 115 144 115 175 645 340 170 79
NSG50-35/2 200 260 208 129 115 144 115 197 702 340 170 103
NSG50-40/2 200 260 208 171 158 144 115 187 692 440 220 118
NSG50-50/2 350 330 255 171 158 144 115 250 865 440 220 181
NSG50-60/2 350 330 255 171 158 144 115 250 865 440 220 191
NSG50-70/2 350 330 255 171 158 144 115 250 915 440 220 209
NSG50-81/2 350 360 285 171 158 144 115 250 940 440 220 245
NSG65-**/2 NSG型單級管道離心泵NSG型單級管道離心泵NSG型單級管道離心泵 尺寸和重量
泵型號 尺寸[mm] 重量
D B1 B2 B3 B4 B5 H1 H2 H3 LI L2 [kg]
NSG65-36/2 200 260 208 128 128 144 105 194 689 400 200 87
NSG65-48/2 200 260 208 128 128 144 105 194 689 400 200 91
NSG65-15/2 140 190 155 142 124 144 105 172 567 360 180 65
NSG65-19/2 160 197 165 142 124 144 105 191 641 360 180 74
NSG65-22/2 160 230 188 142 124 144 105 191 651 360 180 81
NSG65-30/2 200 260 208 142 124 144 105 213 708 360 180 105
NSG65-34/2 200 260 208 142 124 144 105 213 708 360 180 108
NSG65-40/2 350 330 255 179 167 144 125 262 887 475 238 183
NSG65-50/2 350 330 255 179 167 144 125 262 887 475 238 193
NSG65-61/2 350 330 255 179 167 144 125 262 937 475 238 210
NSG65-67/2 350 330 255 179 167 144 125 262 962 475 238 248
NSG65-83/2 400 400 310 179 167 144 125 262 1037 475 238 309
NSG65-15/2 140 190 155 142 124 144 105 172 567 360 180 65
NSG65-19/2 160 197 165 142 124 144 105 191 641 360 180 74
NSG65-22/2 160 230 188 142 124 144 105 191 651 360 180 81
NSG65-30/2 200 260 208 142 124 144 105 213 708 360 180 105
NSG65-34/2 200 260 208 142 124 144 105 213 708 360 180 108
NSG65-40/2 350 330 255 179 167 144 125 262 887 475 238 183
NSG65-50/2 350 330 255 179 167 144 125 262 887 475 238 193
NSG65-61/2 350 330 255 179 167 144 125 262 937 475 238 210
NSG65-67/2 350 330 255 179 167 144 125 262 962 475 238 248
NSG65-83/2 400 400 310 179 167 144 125 262 1037 475 238 309
NSG80-**/2 NSG型單級管道離心泵NSG型單級管道離心泵NSG型單級管道離心泵 尺寸和重量
泵型號 尺寸[mm] 重量
D B1 B2 B3 B4 B5 H1 H2 H3 L1 L2 [kg]
NSG80-40/2 350 330 255 137 128 144 115 240 855 500 250 170
NSG80-48/2 350 330 255 137 128 144 115 240 855 500 250 181
NSG80-13/2 160 197 165 142 124 160 97 219 661 450 225 84
NSG80-18/2 160 230 188 142 124 160 97 219 671 450 225 91
NSG80-22/2 200 260 208 142 124 160 97 241 728 450 225 114
NSG80-28/2 200 260 208 142 124 160 97 241 728 450 225 117
NSG80-30/2 350 330 255 182 163 144 115 279 894 500 250 194
NSG80-38/2 350 330 255 182 163 144 115 279 894 500 250 204
NSG80-47/2 350 330 255 182 163 144 115 279 944 500 250 222
NSG80-54/2 350 330 255 182 163 144 115 279 969 500 250 258
NSG80-67/2 400 400 310 182 163 144 115 279 1044 500 250 319
NSG100-**/2 NSG型單級管道離心泵NSG型單級管道離心泵NSG型單級管道離心泵 尺寸和重量
泵型號 尺寸[mm] 重量
D B1 B2 B3 B4 B5 H1 H2 H3 L1 L2 [kg]
NSG 100-9/2 140 175 155 134 101 160 105 178 573 450 225 65
NSG 100-15/2 160 215 190 134 101 160 105 190 650 450 225 83
NSG 100-17/2 200 260 205 150 117 144 140 215 745 500 250 119
NSG100-22/2 200 260 205 150 117 144 140 215 745 500 250 122
NSG100-27/2 350 350 245 147 123 144 140 260 900 550 275 183
NSG 100-33/2 350 350 265 147 123 144 140 260 900 550 275 194
NSG 100-40/2 350 350 265 181 152 230 140 270 960 550 275 224
NSG 100-48/2 350 350 280 181 152 230 140 270 985 550 275 260
NSG 100-52/2 400 400 305 181 152 230 140 270 1060 550 275 318
NSG125-**/4 NSG型單級管道離心泵NSG型單級管道離心泵NSG型單級管道離心泵
泵型號 尺寸[mm] 重量
D B1 B2 B3 B4 B5 H1 H2 H2* H3 H3* L1 L2 [kg]
NSG125-11/4 200 260 208 216 176 230 215 228 ## 873 ##- 620 310 166(##)
NSG125-14/4 200 260 208 216 176 230 215 228 ## 873 ##- 620 310 179(##)
NSG125-18/4 350 330 255 211 177 230 215 276 376 989 1089 800 400 257(265)
NSG 125-22/4 350 330 255 236 208 230 215 292 395 1047 1150 800 400 302(314)
NSG 125-28/4 350 330 255 236 208 230 215 292 395 1084 1187 800 400 321(348)
NSG125-32/4 350 330 255 236 208 230 215 292 395 1122 1225 800 400 356(362)
NSG 125-40/4 400 400 310 272 248 230 215 315 411 1179 1275 800 400 442(460)
NSG 125-48/4 450 450 325 272 248 230 215 315 442 1204 1331 800 400 498(528)
NSG150-**/4 NSG型單級管道離心泵NSG型單級管道離心泵NSG型單級管道離心泵 尺寸和重量
泵型號 尺寸[mm] 重量
D B1 B2 B3 B4 B5 H1 H2 H2* H3 H3* L1 L2 [kg]
NSG150-12.5/4 350 315 250 217 180 230 215 272 372 985 1085 800 400 257(271)
NSG150-17/4 350 315 250 217 180 230 215 272 372 1027 1127 800 400 278(291)
NSG150-21/4 350 360 275 217 180 230 215 272 372 1064 1164 800 400 313(325)
NSG150-25/4 350 360 275 238 208 230 215 269 372 1099 1202 800 400 354(373)
NSG150-33/4 400 400 305 238 208 230 215 269 385 1133 1249 800 400 406(425)
NSG 150-40/4 450 450 325 267 248 230 230 288 416 1188 1316 900 450 511(537)
NSG150-50/4 450 450 325 267 248 230 230 288 416 1215 1343 900 450 548(573)
NSG200-**/4 NSG型單級管道離心泵NSG型單級管道離心泵NSG型單級管道離心泵 尺寸和重量
泵型號 尺寸[mm] 重量
D B1 B2 B3 B4 B5 H1 H2 H3 L1 L2 [kg]
NSG200-15/4 350 360 280 278 219 360 270 415 1262 1000 500 418
NSG200-18/4 350 360 280 278 219 360 270 415 1300 1000 500 435
NSG200-24/4 400 400 305 303 252 360 270 415 1334 1100 550 537
NSG200-30/4 450 450 335 303 252 360 270 445 1389 1100 550 603
NSG200-35/4 450 450 335 303 252 360 270 445 1412 1100 550 649
NSG200-44/4 550 490 365 315 269 360 270 457 1500 1100 550 751
NSG200-53/4 550 550 400 315 269 360 270 457 1556 1100 550 884
NSG200-12.5/4 350 360 280 278 219 360 270 415 1300 1000 500 432
NSG200-20/4 400 400 305 278 219 360 270 415 1334 1000 500 492
NSG200-23/4 450 450 335 303 252 360 270 445 1389 1100 550 602
NSG200-27/4 450 450 335 303 252 360 270 445 1412 1100 550 638
NSG200-32/4 550 490 365 303 252 360 270 445 1488 1100 550 710
NSG200-43/4 550 550 400 315 269 360 270 457 1556 1100 550 883
NSG200-50/4 550 550 400 315 269 360 270 457 1607 1100 550 975
NSG250-**/4 NSG型單級管道離心泵NSG型單級管道離心泵NSG型單級管道離心泵 尺寸和重量
泵型號 尺寸[mm] 重量
D B1 B2 B3 B4 B5 H1 H2 H3 L1 L2 [kg]
NSG250-15/4 400 400 305 316 243 390 300 465 1414 1100 550 553
NSG250-18/4 450 450 335 316 243 390 300 495 1469 1100 550 614
NSG250-21/4 450 450 335 316 243 390 300 495 1492 1100 550 650
NSG250-27/4 550 490 365 329 264 440 300 507 1580 1100 550 780
NSG250-36/4 550 550 400 329 264 440 300 507 1636 1100 550 909
NSG250-44/4 550 550 400 347 292 440 305 485 1670 1200 600 1032
NSG250-53/4 660 625 555 347 292 440 305 525 1840 1200 600 1391
NSG250-12.5/4 400 400 305 316 243 390 300 465 1414 1100 550 552
NSG250-14/4 450 450 335 316 243 390 300 495 1469 1100 550 613
NSG250-17/4 450 450 335 316 243 390 300 495 1492 1100 550 649
NSG250-20/4 550 490 365 316 243 390 300 495 1568 1100 550 722
NSG250-26/4 550 550 400 329 264 440 300 507 1636 1100 550 909
NSG250-32/4 550 550 400 329 264 440 300 507 1687 1100 550 999
NSG250-40/4 660 625 555 347 292 440 305 525 1840 1200 600 1389
NSG250-50/4 660 625 555 347 292 440 305 525 1990 1200 600 1473
NSG300-**/4 NSG型單級管道離心泵NSG型單級管道離心泵NSG型單級管道離心泵 尺寸和重量
泵型號 尺寸[mm] 重量 [kg]
D B1 B2 B3 B4 B5 H1 H2 H3 L1 L2
NSG300-15/4 550 490 365 345 250 440 290 649 1720 1200 600 907
NSG300-20/4 550 550 400 345 250 440 290 649 1770 1200 600 1075
NSG300-25/4 550 550 400 380 280 480 290 659 1850 1200 600 1230
NSG300-30/4 660 625 550 380 280 480 290 699 2000 1200 600 1570
NSG300-35/4 660 625 550 380 280 480 290 699 2150 1200 600 1650
NSG300-44/4 660 625 550 380 295 480 290 702 2150 1200 600 1790
NSG300-55/4 660 625 550 380 295 480 290 702 2150 1200 600 1905

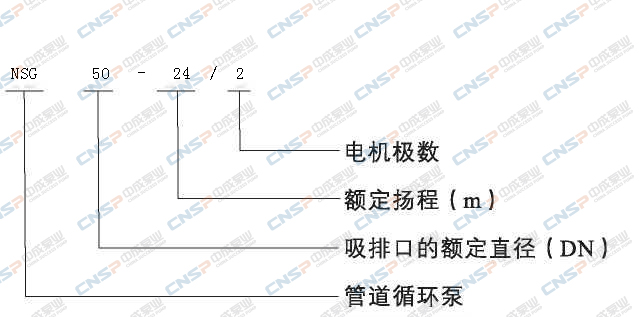

型號定義
NSG型單級管道離心泵
注意事項

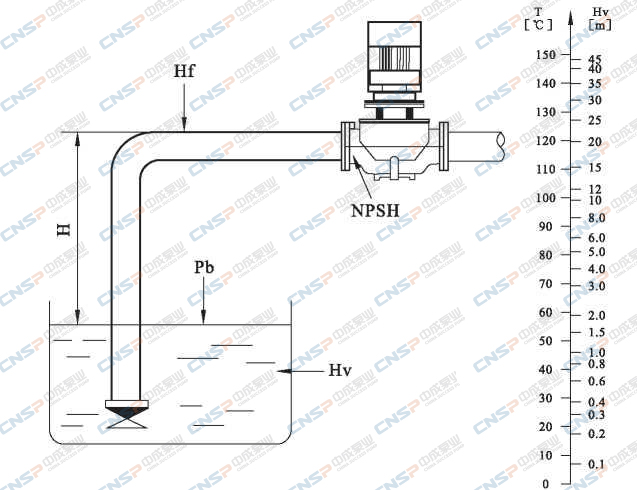

最小進口壓力-NPSH 如果泵中的壓力低于輸送液體的汽化壓力，可能發生氣蝕，為避免氣蝕，確保泵進口 側有一最小壓力，最大吸程H (米）可按下式計算： H= Pb x 10.2 - NPSH - Hf- Hv - Hs H—最大吸程（米） Pb—大氣壓力（巴） 在閉式管路中可以認為是閉式系統的系統壓力（巴）。 NPSH—凈正吸入壓頭（米） 可以在性能曲線中NPSH曲線上對應于最大流量處讀出。 入口處的管路損失（米） 其是對應于管路可能產生的最大流量時的值。 Hv—液體的汽化壓力（米） 其值的大小取決于液體的溫度和液體的汽化壓力值。 Hs—安全佘量（米） 最小為0.5米壓頭。 通過計算，如果“H”為正值，說明泵可以在最大吸程“H”的情況下運行；如果“H”為負值, 說明泵必須要在進口有一個最小壓力為“H”米的壓頭的情況下才可以正常運行。 注：一般情況下不進行以上計算。只有在下列情況下使用泵時才要對“H”進行計算： 1、 液體溫度較高 2、 液體流速超過了額定值 3、 吸程較大或進口管路較長 4、 系統壓力太小 5、 進口條件較差 NSG型單級管道離心泵 產品適宜在清潔、稀薄、非侵蝕、非易燃易爆，且不含有任何可能對泵造成機械或化 學損害的固體顆粒和纖維的液體中使用。 具體對液體要求及應用如下表2;而在液體粘稠或 密度較大情況下使用時會造成泵特性曲線的下降和能耗的增加。 液體溫度：-15°C~110°C 最大工作壓力：常規型為PN12巴；特殊型為PN16巴。 表2
泵送液體 最大使用 溫度[。C] 液體特性要求 使用位置
水 地下水 <90°C NSG產品在用于輸送水時，其 可以用于生活用水、工業用水、 冷卻系統用水和區域供熱系統 的冷、熱用水。NSG產品可以在 以下位置使用：
  1. 主循環泵
  2. 混合環路中的泵
  3. 鍋爐混流泵
  4. 燃氣冷凍機泵
  5. 部分流量過濾器泵
  6. 定壓系統用泵
  7. 生活熱水循環
鍋爐給水 <110°C
區域供水 <110°C
冷凝水 <90°C
軟化水 -15°C?11°C
弱堿水 液體可以含有較弱的堿性
機械加工冷 卻或潤滑液 液體可能含有添加劑和少 量雜質，會給泵的軸封造 成損害
冷 卻 液 碳氫化合 防凍劑 <50°C 液體含有微量的結晶，會 給泵的軸封造成損害 NSG產品用于工業方面。如在 化工、制藥、食品加工等行業。 可以用于： 原料的輸送 系統增壓 混合環路循環泵
醇類化合物 (液體） <50°C 50%
30%鹽水（如 氯化鈉、氯化 鈣等溶液） <50°C 液體含有微量的結晶，會 給泵的軸封造成損害
有 機 溶 劑 異丙醇 ≤ 6(TC 易燃液體
丙醇 ≤60 °C
氧 化 劑 過氧化氬 ≤60〇C 20%
安裝條件 產品有不同的安裝要求，具體的安裝要求如下：
  1. 1、 系統管路具有支撐泵的能力，2.2kW以下（包括2.2kW)電機的泵可以直接懸置于管道中； 系統管路不具有支撐泵的能力或泵電機功率大于2.2kW時，泵必須安裝在支架或底板上。

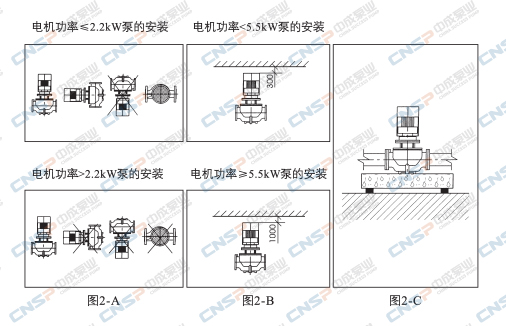

  2. 2、 對于配套2.2kW以下（包括2.2kW)電機的泵可以安裝在水平或垂直于管道的位置上；對于 2.2kW以上電機的泵只能安裝在垂直于管道的位置上（圖2-A)
  3. 3、 泵的安裝，要保證泵在使用時系統管路的張力不應傳遞到泵體上。
  4. 4、 為了保證電機的正常運轉，泵要安裝在保證有足夠冷卻的環境條件下，且冷卻空氣的溫度不能超過40°C。
  5. 5、 如果泵安裝在戶外，必須配置合適的外罩以防止電器元件進水或凝露。
  6. 6、 為了方便對泵的檢查和維修，在泵的上、下方必須留有足夠的空間。泵電機小于5.5kW 時最小留300mm;泵電機大于5.5kW (包括5.5kW)時最小留1000mm。(圖2-B )
  7. 7、 為了防止噪音和振動，保證獲得最佳運行效果，泵在安裝時要采用減振底座。一般釆 用水泥底座，底座的重量應該是大于或等于1.5x泵重量。（圖2-C)

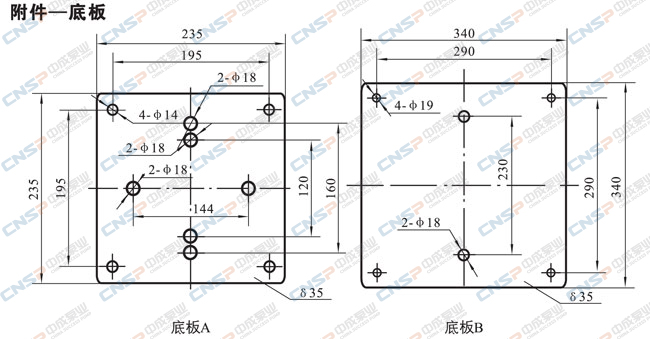

  8. 8、 為滿足客戶的不同需要，NSG32?NSG150產品分為帶底板和不帶底板兩種。（底板尺寸見附件) NSG型單級管道離心泵 NSG型單級管道離心泵
序號 產品型號 底板型式 序號 產品型號 底板型式 序號 產品型號 底板型式
1 NSG32-18/2 A 27 NSG50-60/2 A 53 NSG100-9/2 A
2 NSG32-21/2 A 28 NSG50-70/2 A 54 NSG100-15/2 A
3 NSG32-25/2 A 29 NSG50-81/2 A 55 NSG100-17/2 A
4 NSG32-32/2 A 30 NSG65-36/2 A 56 NSG100-22/2 A
5 NSG32-38/2 A 31 NSG65-48/2 A 57 NSG100-27/2 A
6 NSG32-50/2 A 32 NSG65-15/2 A 58 NSG100-33/2 A
7 NSG40-16/2 A 33 NSG65-19/2 A 59 NSG100-40/2 B
8 NSG40-20/2 A 34 NSG65-22/2 A 60 NSG100-48/2 B
9 NSG40-18/2 A 35 NSG65-30/2 A 61 NSG100-52/2 B
10 NSG40-25/2 A 36 NSG65-34/2 A 62 NSG125-11/4 B
11 NSG40-30/2 A 37 NSG65-40/2 A 63 NSG125-14/4 B
12 NSG40-36/2 A 38 NSG65-50/2 A 64 NSG125-18/4* B
13 NSG40-48/2 A 39 NSG65-61/2 A 65 NSG125-22/4* B
14 NSG50-32/2 A 40 NSG65-67/2 A 66 NSG125-28/4* B
15 NSG50-38/2 A 41 NSG65-83/2 A 67 NSG125-32/4* B
16 NSG50-48/2 A 42 NSG80-13/2 A 68 NSG125-40/4* B
17 NSG50-58/2 A 43 NSG80-18/2 A 69 NSG125-48/4* B
18 NSG50-80/2 A 44 NSG80-22/2 A 70 NSG150-12.5/4* B
19 NSG50-12/2 A 45 NSG80-28/2 A 71 NSG150-17/4* B
20 NSG50-15/2 A 46 NSG80-40/2 A 72 NSG150-21/4* B
21 NSG50-18/2 A 47 NSG 8 0-4 8/2 A 73 NSG150-25/4* B
22 NSG50-24/2 A 48 NSG80-30/2 A 74 NSG150-33/4* B
23 NSG50-28/2 A 49 NSG80-38/2 A 75 NSG150-40/4* B
24 NSG50-35/2 A 50 NSG80-47/2 A 76 NSG150-50/4* B
25 NSG50-40/2 A 51 NSG80-54/2 A
26 NSG50-50/2 A 52 NSG80-67/2 A
注：底板是可選件，需要的客戶在訂貨時需特別注明！帶*的泵有兩種結構。
上一產品：沒有了，已經是最后的產品。
下一產品：
